| Mit
dem heutigen Stand der LED-Technik lassen sich wunderbar
Häuserbeluchtungen bauen. Durch hohe Lebensdauer, Leuchtkraft
und mittlerweile auch annehmbaren Preisen stellen die LED's
die Glühlampen allmählich in den Schatten. Wir
haben uns mit dem Bau einer kleinen Schaltung befasst, welche
sich hervorragend für den Einsatz in Gartenbahngebäuden
eignet. Unsere verwendeten Bauteile haben wir beim Elektroniksortimenter
Conrad, die LED's im Webshop LED1.de gekauft.
|
|
Material:

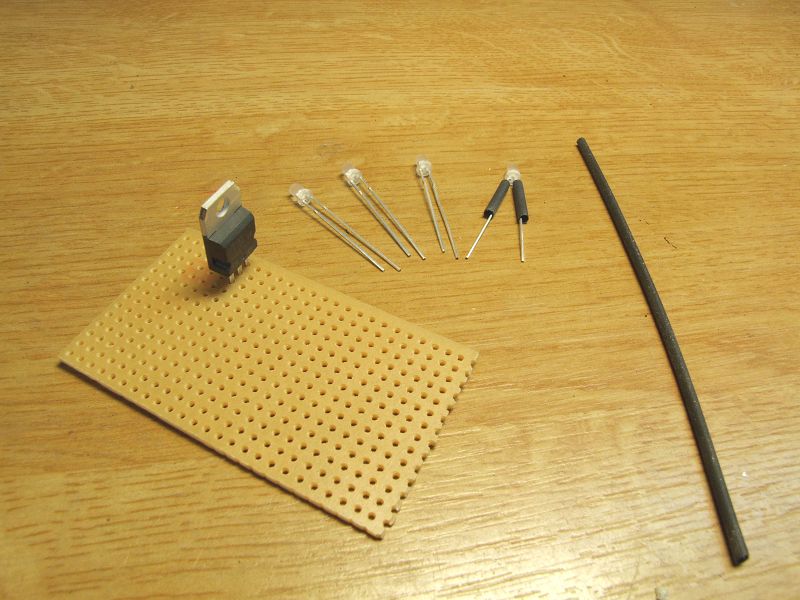

- Streifenlochrasterplatine ca. 50 x 50
- 4 oder 8 ultrahelle, diffuse LED's, 3mm, 3000 mcd, 3,3V
- Spannungsregler 7812, oder Netzteil mit einstellbarem
Spannungsregler LM317
- Brückengleichrichter B40C
- Lötmaterial
- Kupferlitze, Kupferdraht
- Schrumpfschlauch
|
1.

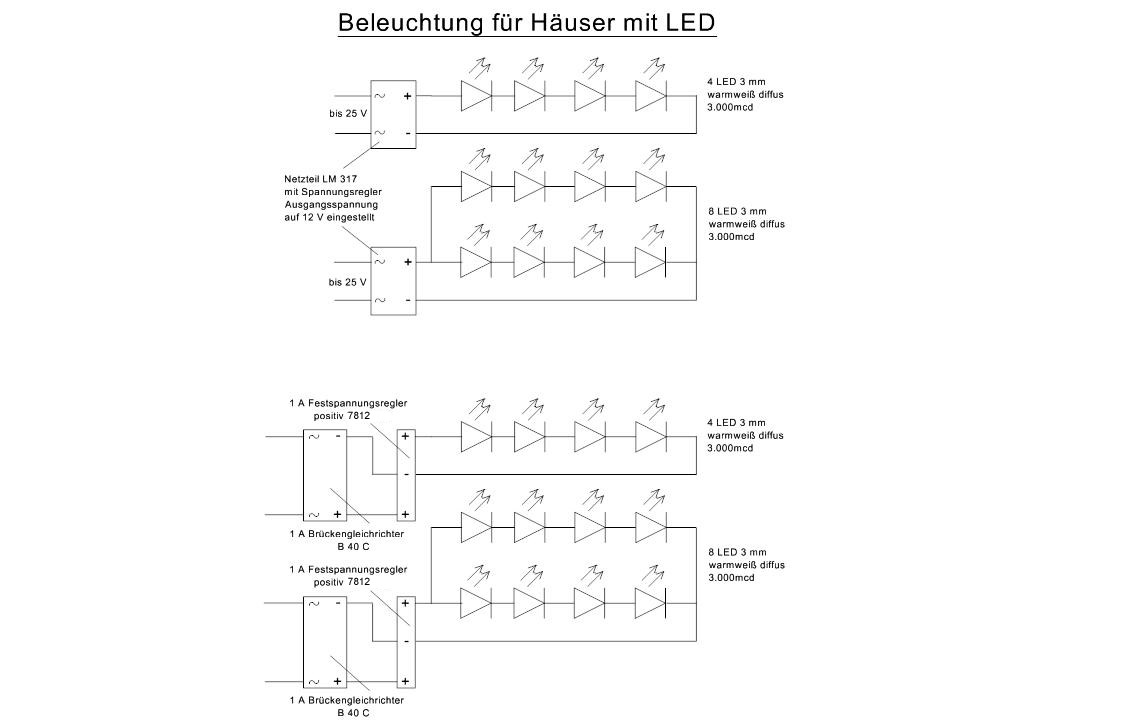

Der Schaltplan
Die Schaltung besteht aus 1x4 oder 2x4 in Reihe geschalteten
LED's. Eine einfache Spannungsversorgung regelt die Spannung
auf 12V=.
|
|
|
|
|
2.

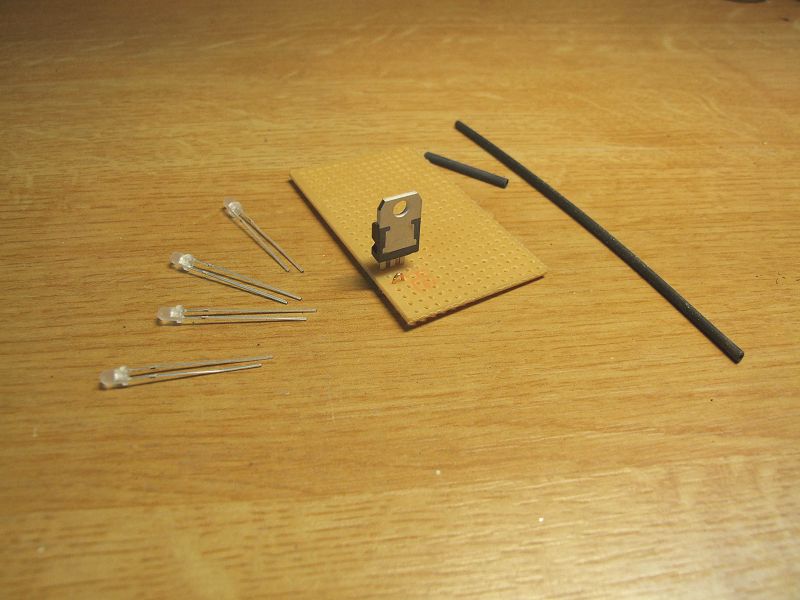

Der Spannungsregler wird auf die Platine gelötet.
|
|
|
3.

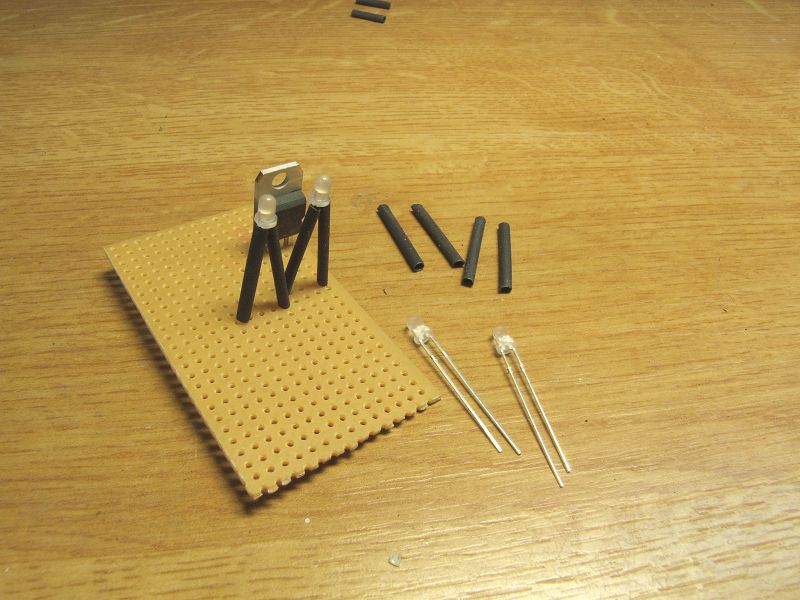

Die Led's werden mit Schrumpfschlauch bestückt, damit
man sie später ohne Kurzschluss ausrichten kann.
|
|
|
|
|
4.

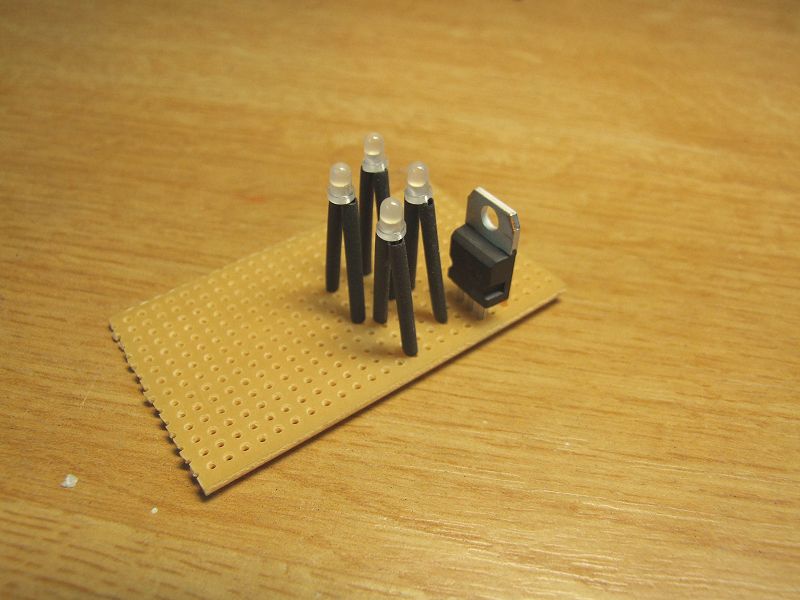

Die Led's werden auf die Platine gelötet.
|
|
|
5.

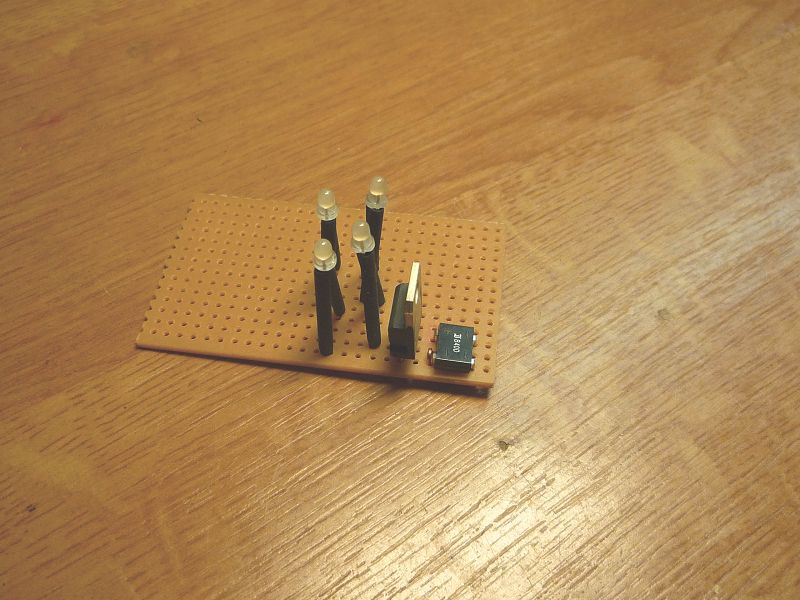

Je nach belieben wird die Platine mit 4 oder 8 Led's bestückt.
|
|
|
|
|
|
|
6.

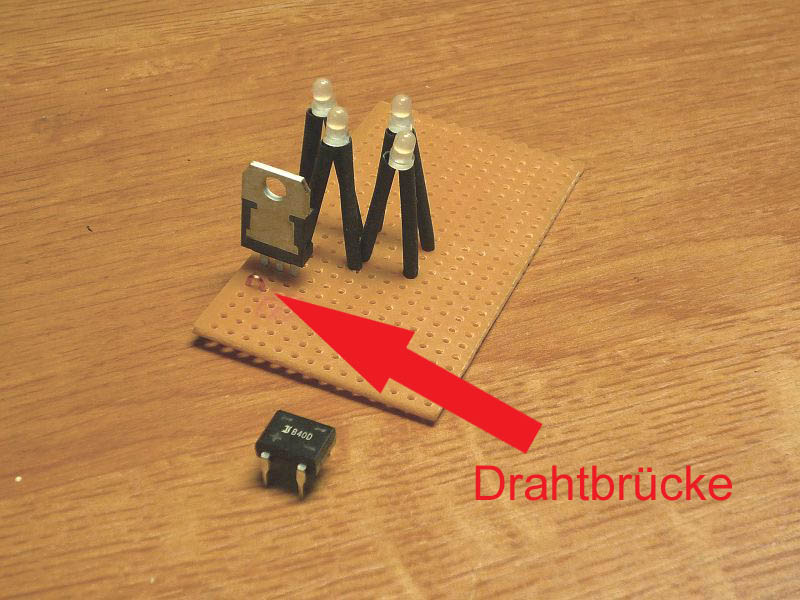

Eine Drahtbrücke muss gestzt werden.
|
|
|
7.

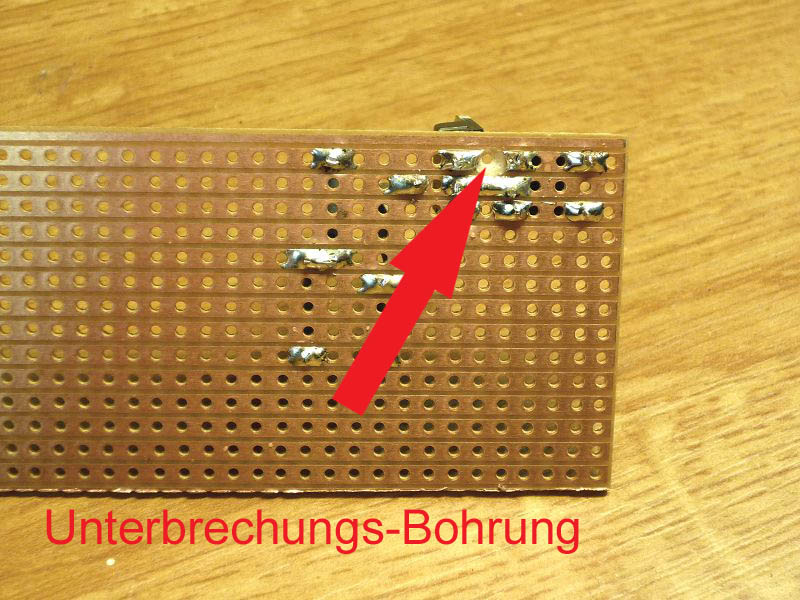

Der Kupferstreifen muss an der markierten Stelle unterbrochen
werden.
|
|
|
|
|
8.
Der
Gleichtichter wird aufgelötet.
|
|
|
9.

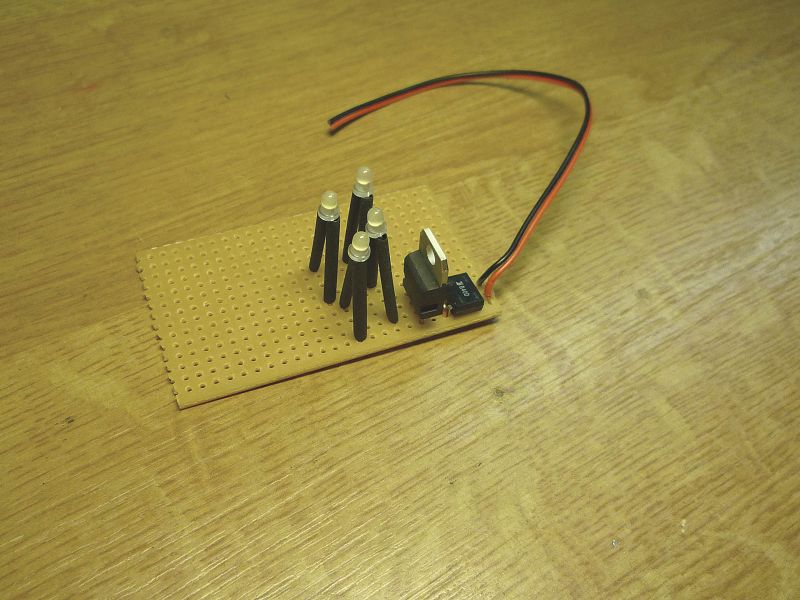

Anschlusskabel anlöten.
|
|
|
|
|
10.

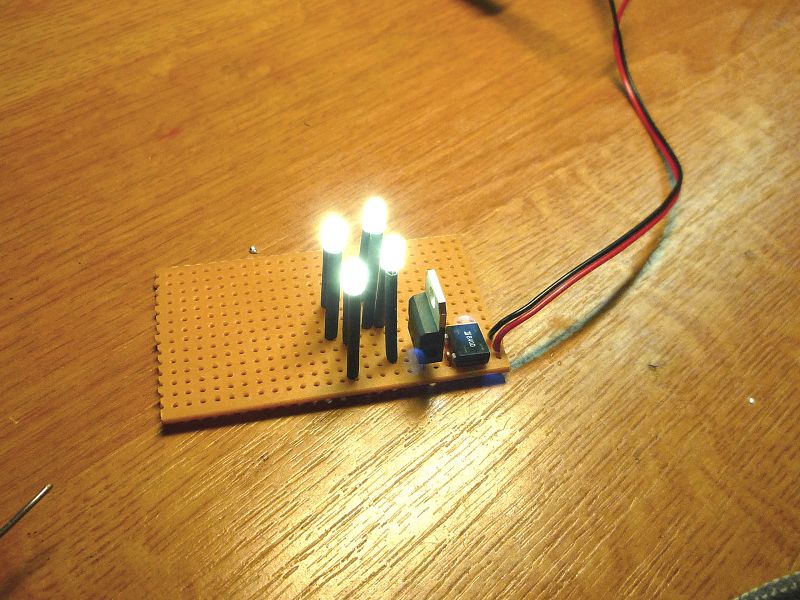

Funtionstest. Die Versorgungspannung muss bei min16V liegen,
da es am Gleichrichter und dem Regler einen Spannungsabfall
gibt.
|
|
|
11.

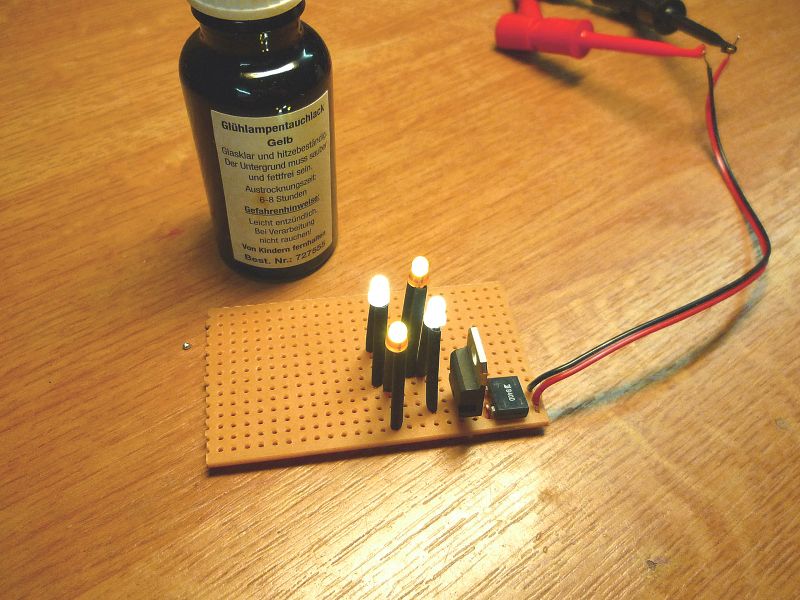

Mit ein bischen Glühlampentauchlack kann man sehr gut
die Farbtemperatur verändern.
|
|
 |
|
